氣動調節閥工作原理及作用方式介紹

        氣動控製閥是工業過程控製儀表之一，廣泛應用於石油、化工、電力、冶金等工業企業。調節閥是化工生產中不可缺少的調節係統，是工業自動化係統的重要組成部分。

　　工作原理：

　　氣動控製閥是以壓縮空氣為動力，氣缸為執行機構，借助於電動閥門定位器、變頻器、電磁閥、保持閥等附件來驅動閥門，實現開關或比例調節，接收工業。自動控製係統控製信號完成對管道介質的調節：流量、保持閥等配件的調節。各種技術參數，如壓力和溫度。氣動控製閥具有控製簡單、響應快、固有安全等特點，不需要采取額外的防爆措施。

　　氣動調節閥工作原理

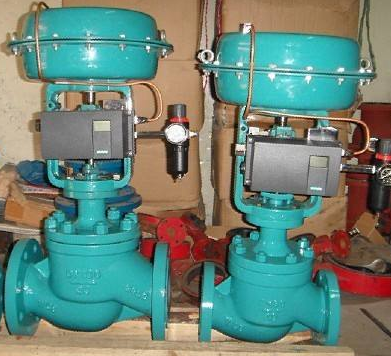

　　氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成，氣動執行機構可分為單作用式和雙作用式兩種，單作用執行器內有複位彈簧，而雙作用執行器內沒有複位彈簧。其中單作用執行器，可在失去起源或突然故障時，自動歸位到閥門初始所設置的開啟或關閉狀態。

　　氣動調節閥根據動作形式分氣開型和氣關型兩種，即所謂的常開型和常閉型，氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。

　　氣動調節閥作用方式

　　氣開型(常閉型)是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上**，閥門處於全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。顧通常我們稱氣開型調節閥為故障關閉型閥門。

　　氣關型(常開型)動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作;空氣壓力減小或沒有時，閥門向開啟方向或全開為止。顧通常我們稱氣關型調節閥為故障開啟型閥門。

　　氣開氣關的選擇是根據工藝生產的安全角度出發來考慮。當氣源切斷時，調節閥是處於關閉位置安全還是開啟位置安全。

　　舉例來說，一個加熱爐的燃燒控製，調節閥安裝在燃料氣管道上，根據爐膛的溫度或被加熱物料在加熱爐出口的溫度來控製燃料的供應。這時，宜選用氣開閥更安全些，因為一旦氣源停止供給，閥門處於關閉比閥門處於全開更合適。如果氣源中斷，燃料閥全開，會使加熱過量發生危險。又如一個用冷卻水冷卻的的換熱設備，熱物料在換熱器內與冷卻水進行熱交換被冷卻，調節閥安裝在冷卻水管上，用換熱後的物料溫度來控製冷卻水量，在氣源中斷時，調節閥應處於開啟位置更安全些，宜選用氣關式(即FO)調節閥。

　　閥門定位器

　　閥門定位器是調節閥的主要附件，與氣動調節閥大大配套使用，它接受調節器的輸出信號，然後以它的輸出信號去控製氣動調節閥，當調節閥動作後，閥杆的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位係統。閥門定位器按其結構形式和工作原理可以分成氣動閥門定位器、電-氣閥門定位器和智能式閥門定位器。

　　閥門定位器能夠增大調節閥的輸出功率，減少調節信號的傳遞滯後，加快閥杆的移動速度，能夠提高閥門的線性度，克服閥杆的磨擦力並消除不平衡力的影響，從而**調節閥的正確定位。

　　用執行機構分氣動執行機構，電動執行機構，有直行程、角行程之分。用以自動、手動開閉各類伐門、風板等。

　　氣動調節閥安裝原則

　　(1)氣動調節閥安裝位置，距地麵要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對於裝有氣動閥門定位器和手輪的調節閥，****操作、觀察和調整方便。

　　(2)調節閥應安裝在水平管道上，並上下與管道垂直， 一般要在閥下加以支撐，**穩固**。對於特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐(小口徑調節閥除外)。安裝時，要避免給調節閥帶來附加應力)。

　　(3)調節閥的工作環境溫度要在(-30～+ 60) 相對濕度不大於95% 95% ，相對濕度不大於95%。

　　(4)調節閥前後位置應有直管段，長度不小於10倍的管道直徑(10D)，以避免閥的直管段太短而影響流量特性。

　　(5)調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。

　　(6)要設置旁通管道。目的是便於切換或手動操作， 可在不停車情況下對調節閥進行檢修。

　　(7)調節閥在安裝前要徹底清除管道內的異物，如汙垢、焊渣等
